Монтаж гвинтового компресора

Кожен з етапів монтажу (установки) промислового компресора та іншого обладнання має свої особливості та завдання, вирішення яких здійснюється як на стадії проектування, так і в процесі виконання робіт з організації пневматичної системи підприємства та підключення до неї всього обладнання.

У процесі проектування пневматичних ліній вирішуються основні завдання щодо створення системи стисненого повітря підприємства, а саме:

• вироблення стисненого повітря в необхідній кількості при високому тиску
• забезпечення стабільності підтримки тиску та витрати при можливості їх вимірювання та регулювання;
• виключення вмісту в повітрі шкідливих сторонніх включень, таких, як пил, волога та пари олії;
• доставка стисненого повітря від компресора до споживачів

Ключовим елементом цієї системи, безумовно, є гвинтовий компресор. Його продуктивність та загальний обсяг ресиверів повинні дозволяти безперебійно працювати всьому встановленому на сервісі пневмоінструменту та обладнання.

Одним із важливих моментів, які необхідно продумати відразу після покупки компресора, є місце його встановлення.

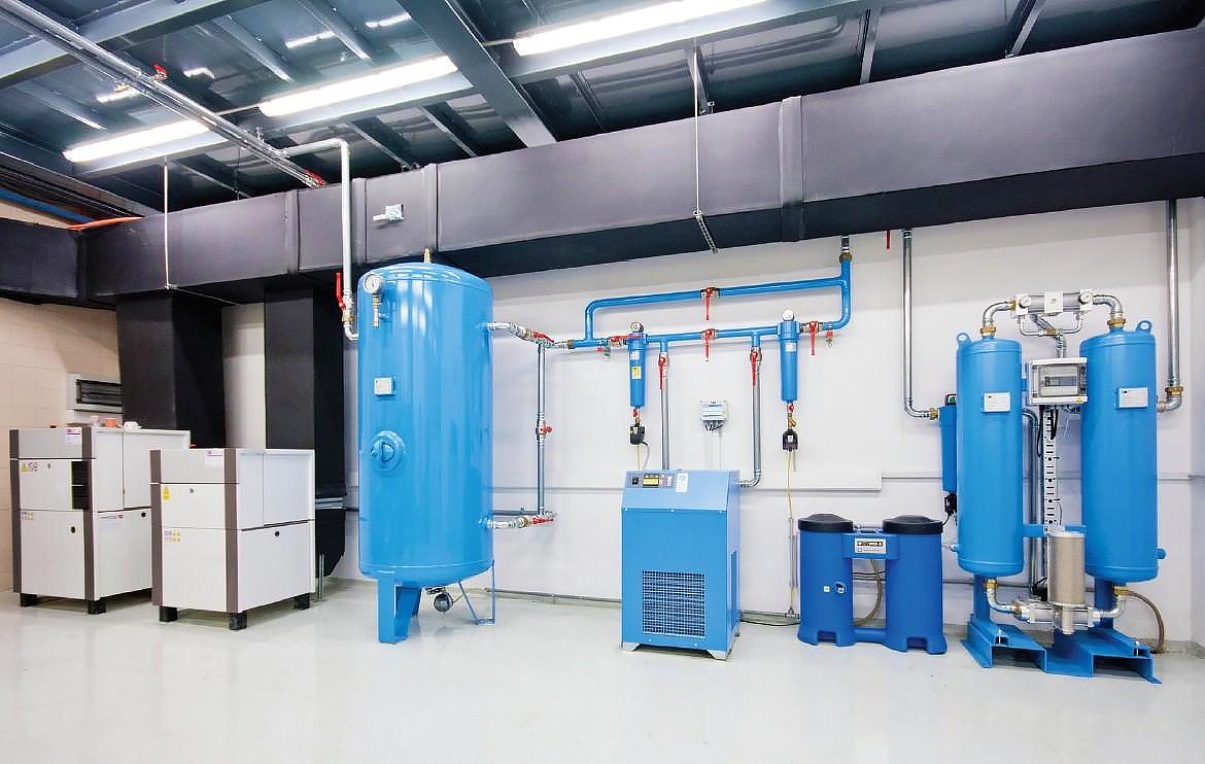

Якщо зайвого місця немає і компресору відводиться «єдиний вільний кут», то подітися нема куди - туди його і ставимо. Але класично встановлювати гвинтовий компресор високого тиску потрібно в окремому приміщенні – компресорному. Компресорна повинна бути сухою та опалювальною (більшість компресорів випускаються для експлуатації в діапазоні температур від +5 до +45°C). З зрозумілих причин не можна допускати на компресор атмосферних опадів. Приміщення має добре провітрюватися, повітря, що всмоктується, не повинно містити пари токсичних речовин, вибухонебезпечних газів і розчинників.

Також важливо, щоб у приміщенні не було запиленості. Намагайтеся по можливості мінімізувати кількість різних «пилозбірних» поверхонь - весь цей пил зрештою спрямується в компресор і далеко не весь буде затриманий фільтром.

Якщо забезпечити низьку запиленість у компресорній неможливо, доведеться частіше звертати увагу на стан повітряного фільтра. Засмічений фільтр не тільки знижує вихідну продуктивність компресора, а й призводить до поломок клапанів.

Місце для встановлення компресора має бути горизонтальним та рівним. Для зручності технічного обслуговування компресор бажано встановити на певній відстані від стін (0,8 – 1 м).

Компресор - серце пневмосистеми. У той же час, без повітряної магістралі (її можна порівняти з артеріями) він так і залишиться лише частиною загального «організму».

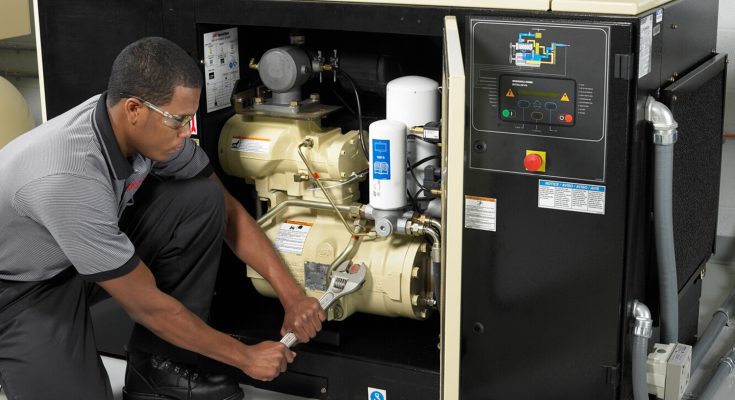

Під час встановлення гвинтового компресора на відведене для нього місце слід застосовувати вилкові навантажувачі, використовуючи спеціально передбачені отвори в рамі. У разі застосування іншої підйомної техніки необхідно передбачити заходи, що унеможливлюють механічне пошкодження елементів корпусу, які можуть призвести до недостатньо коректної роботи установки.

Електричний монтаж компресора вимагає суворої відповідності схемам, наданим технічною документацією, а також умов, обумовлених Правилами пристрою електроустановок. Це стосується:

• спосіб прокладання силових кабелів;
• монтаж розподільних шаф;
• січень силових кабелів;
• установки захисної автоматики та плавких вставок;

Особливої уваги вимагає фазування підключення. Робота компресорної головки (гвинтової пари компресора) допускає обертання тільки в одному напрямку, зміна напрямку у разі неправильної послідовності фаз при підключенні до трифазної мережі призведе до поломки найдорожчого вузла компресорної установки. І навіть якщо в процесі підключення послідовність фаз буде дотримана правильно, під час експлуатації не виключено їх переплутування, наприклад, при ремонті електричної мережі. Тому електричний монтаж гвинтового компресора потребує обов'язкового встановлення спеціального захисту.

Такі функції успішно виконує реле контролю фаз та напруги, електронний пристрій, що встановлюється у розподільчій шафі. Воно відстежує стан напруги живлення і миттєво відключає навантаження від лінії живлення у випадках:

• порушення послідовності фаз;
• зникнення хоча б однієї фази;
• вихід фазних напруг за встановлені межі;

Деякі моделі гвинтових компресорів мають вбудований захист, але в більшості випадків вирішення цього важливого питання лежить у компетенції електриків.

Особливих правил необхідно дотримуватись і при підключенні гвинтового компресора до пневматичної мережі. Діаметр трубопроводу магістралі повинен відповідати рекомендованому технічною документацією на компресор, інакше важко гарантувати належний у системі тиск, навіть при перенастроюванні обладнання. Підключення до єдиного колектора кількох компресорів не повинно мати зустрічних включень, всі потоки стисненого повітря повинні рухатися в одному напрямку.

Відмінною рисою гвинтових компресорів є мінімальний рівень вібрацій, проте жорстке підключення труб не рекомендується. У точці підключення обов'язково включається компенсатор, основним призначенням якого, крім гасіння вібрацій, є компенсація температурних розширень трубопроводу.

Робота будь-якого компресора супроводжується сильним нагріванням, що відбувається за рахунок фізичних процесів при стисканні повітря. Тепло, що відбирається теплообмінниками у стисненого повітря та масла, транспортується вентиляторами системи охолодження за межі корпусу компресора та розсіюється у приміщенні. Для систем з повітряним охолодженням існує два варіанти теплообміну з довкіллям:

• загальна витяжна вентиляція;
• відведення тепла за межі приміщення за допомогою вентиляційних коробів;

У першому випадку гаряче повітря надходить безпосередньо в атмосферу приміщення, а потім виводиться за допомогою витяжної вентиляції, у другому воно відводиться назовні за допомогою коробів. За наявності у приміщенні кількох гвинтових компресорів кожен з них має своє відведення гарячого повітря або вони включаються в загальну мережу, об'єднану загальним відведенням, правда необхідно уникати зустрічних потоків.

У будь-якому випадку слід організувати припливну вентиляцію, покликану забезпечити приплив свіжого повітря, правда при цьому слід подбати про його чистоту. Грамотно побудована система охолодження дозволяє вирішувати питання опалення в холодну пору року.

Гвинтові компресори з рідким охолодженням не потребують вентиляційних систем, їх замінюють система трубопроводів з циркуляційним насосом та зовнішній охолоджувач, роль теплоносія виконують спеціальні рідини.

Вірне вирішення всіх завдань при монтажі гвинтового компресора забезпечить його бездоганну тривалу експлуатацію.
