Монтаж пневматичної системи

ПОСЛУГИ З МОНТАЖУ ПНЕВМЕРЕЖІ

Пневматичну мережу ще називають Пневматична лінія

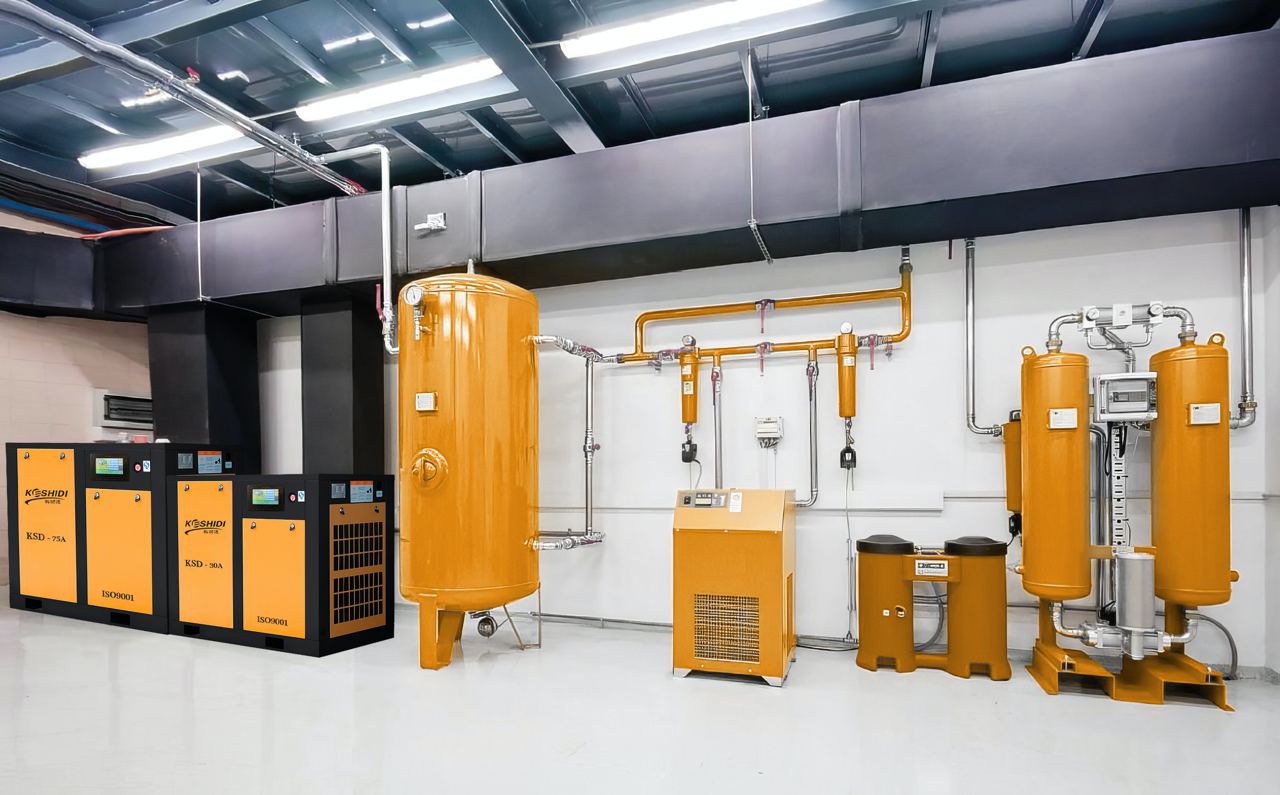

Пневматична лінія – це система постачання стисненого повітря обладнання підприємства. У її складі:

• компресор – обладнання, що генерує стиснене повітря;
• ресивер – накопичує стиснене повітря перед розподілом по системі;
• охолоджувачі, фільтри та дренажні пристрої – підвищують якість повітря;
• трубопровід;
• фітинги та запірна арматура

Замовити монтаж пневмомережі

Основні етапи та правила монтажу пневмомережі

Проводиться монтаж пневматичної лінії (системи) у кілька етапів за розробленим проектом. Компанія Пневматик Сервіс повністю бере виконання всіх етапів монтажу пневмомережі на себе. Ми допомагаємо з вибором обладнання, складанням схем та розрахунків.

Кожен етап при встановленні системи має значення. Монтаж пневмомережі (пневматичної лінії) включає наступне:

• Вибирається місце для обладнання. Розмір обладнання багато в чому залежить від його потужності. При установці потужного обладнання необхідна наявність міцного фундаменту та високої стелі.
• Підбір матеріалів для трубопроводів. Найчастіше використовується поліпропілен, сталь та нержавіюча сталь. Кожен матеріал має свої особливості, фахівці підбирають його залежно від характеристик обладнання та вимог до якості стисненого повітря.
• Визначення виду відповідної схеми організації забезпечення стисненим повітрям споживачів. Система повітропостачання може бути централізованою та децентралізованою. Кожен з варіантів має переваги, а саме:

У схеми з централізованим компресором такі переваги:

• з'являється можливість знизити витрати енергії;
• просте планове обслуговування;
• мінімальні витрати на поточний контроль;
• потужний компресор займає невелику площу;
• зводиться одна компресорна, що дозволяє ефективно вирішити завдання з шумоізоляції.

Для слабко розгалуженої повітряної магістралі це рішення є оптимальним, але необхідно враховувати відсоток втрати тиску, довжину трубопроводів та інші фактори.

Децентралізована система має низку переваг:

• низькі втрати стисненого повітря;
• простіша система пневмомагістралей;
• можливість використовувати компресори різної потужності з урахуванням потреб певної ділянки виробництва;
• зниження експлуатаційних витрат;
• використання обладнання з невеликою потужністю дозволяє відмовитися від витратного фундаменту.

Обслуговувати кілька компресорів складніше, потрібно більше часу на контроль та збільшуються витрати на організацію компресорних. Незважаючи на це, рішення з кількома компресорами різної потужності не менш популярне на сучасних підприємствах.

Компанія Пневматик Сервіс пропонує послуги з монтажу пневматичної мережі стисненого повітря, що здійснюються у повному обсязі. Працюючи з нами, Ви можете бути впевнені, що:

• ми використовуємо якісні матеріали та сучасне обладнання;
• ми виконаємо замовлення у встановлений термін;
• ми маємо значний досвід у цій галузі;
• ми готові на індивідуальну співпрацю з кожним клієнтом.

Під час монтажу пневматичної лінії та підключення гвинтового компресора високого тиску, компанія Пневматик Сервіс виконуються такі види робіт:

• Підбір компресорного обладнання
• Вибір місця встановлення компресора з урахуванням ефективного використання з оптимальними параметрами експлуатації. У разі потреби монтаж припливної вентиляції
• Монтаж компресорного обладнання
• Монтаж та обв'язування ресиверів
• Встановлення необхідного додаткового обладнання (система повітряних фільтрів, осушувачів, монтаж дублюючої пневмолінії для проведення регламентних ремонтних робіт, встановлення запірної та запобіжної арматури)
• З'єднання трубопроводу компресора з пневмомагістраллю
• Підключення компресора до мережі електроживлення
• Пробний запуск компресора
• Підключення пневматичного інструменту, пневматичного обладнання або іншого споживача стисненого повітря (фітинги тощо)
• Перевірка пневмомагістралі на герметичність та працездатність у повному обсязі

Повітряна магістраль проектується та монтується компанією Пневматик Сервіс у відповідність до вимог технічних умов та починаються з вибору труби.

Найбільш популярні варіанти:

• сталеві труби - мають низьку ціну, але схильні до корозії. Монтаж виконується з використанням зварних робіт, що дозволяє виконувати прокладку без зупинки деяких видів виробництв. Труби відрізняються високою опірністю повітряному потоку;
• пластикові труби – стійкі до корозії, мають невелику вагу, дозволяють створити мобільну пневматичну магістраль, яку можна швидко модернізувати. Недолік – високий коефіцієнт лінійного розширення при перепадах температури;
• алюмінієві труби – стійкі до корозії, легкі, мають низький опір повітряному потоку;
• труби з нержавіючої сталі забезпечують високу чистоту повітря, стійкі до корозії, але мають високу ціну.

Вибір матеріалу визначається особливостями виробництва, вимогами до чистоти стисненого повітря.

Важливими факторами, що впливають на ефективність всієї пневмомережі, є:

• правильний вибір кута нахилу труб;
• грамотний розрахунок діаметра пневмомагістралі;
• мінімальна кількість шлангів;
• наявність дренажних систем;
• комплектація запірною арматурою для регулювання потоків та можливості проведення ремонтних робіт на різних ділянках.

Розрахунки під час проектування ведуться з урахуванням запасу міцності, перевірка працездатності завжди виконується при підвищеному тиску.
